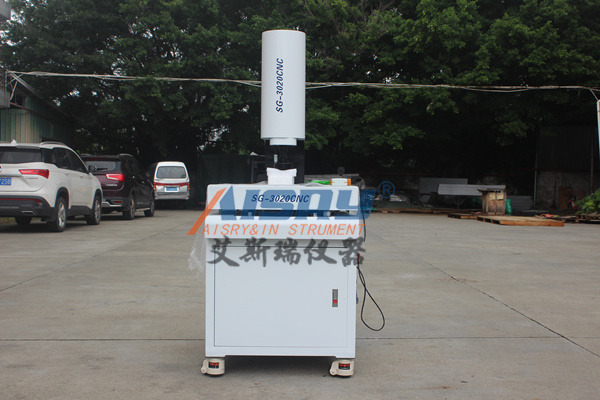

vms影像測量儀怎么建立坐標系

VMS影像測量儀建立坐標系的過程通常涉及多個步驟，這些步驟旨在確保測量結果的準確性和可靠性。以下是一個概括性的建立坐標系的過程：

一、準備工作
1、啟動設備：
打開VMS影像測量儀的電源，并啟動測量軟件。
2、檢查環境：
確保測量環境穩定、光線充足且無干擾因素（如振動、電磁干擾等）。
3、放置參考物：
在測量平臺上放置一個已知尺寸或形狀的參考物（如標準塊、校正片等），用于建立坐標系的基準。

二、設置基準
1、選擇基準面：
根據參考物的形狀和特性，選擇一個或多個基準面作為建立坐標系的基準。
2、設定基準點：
在基準面上設定至少三個不共線的基準點。這些點將用于確定坐標系的原點和坐標軸方向。

三、建立坐標系
1、定義坐標軸：
根據基準點和基準面的位置關系，定義坐標系的X軸、Y軸（對于二維測量）或X軸、Y軸、Z軸（對于三維測量）。通常，X軸和Y軸可以平行于基準面的兩條邊，Z軸（如果有）垂直于基準面。

2、設置原點：
選擇一個基準點作為坐標系的原點。在VMS影像測量儀的軟件中，可以通過輸入該點的坐標值來設置原點。
3、進行像素校正：
在進行實際測量之前，通常需要進行像素校正。這涉及到在校正片上選擇一個合適大小的圓（或其他形狀），并使用軟件中的像素校正功能來校準圖像與實際尺寸之間的比例關系。像素校正的目的是確保測量結果的準確性。

四、軟件設置
1、輸入坐標系參數：
在測量軟件中，輸入坐標系的定義參數，包括原點坐標、坐標軸方向和像素校正結果等。
2、設置測量參數：
根據測量需求設置測量參數，如測量范圍、精度要求、測量模式等。

五、進行測量
1、捕獲圖像：
使用VMS影像測量儀的CCD攝像頭捕獲待測物體的圖像。
2、分析圖像：
利用測量軟件對捕獲的圖像進行分析和處理，提取出所需的測量數據。在軟件界面中，可以使用工具欄中的點、線、圓、弧等工具來選取測量對象上的特征點、線或面，并計算相應的尺寸、角度等參數。
3、輸出結果：
將測量結果以報告、圖表或其他形式輸出，供后續分析和使用。

需要注意的是，不同品牌和型號的VMS影像測量儀在建立坐標系的具體步驟和操作方法上可能有所不同。因此，在實際操作過程中，應參考具體的儀器說明書或操作手冊進行操作。此外，為了獲得更準確的測量結果，建議在建立坐標系前對測量對象進行能的清潔和預處理，以除表面雜質和污垢對測量結果的影響。
