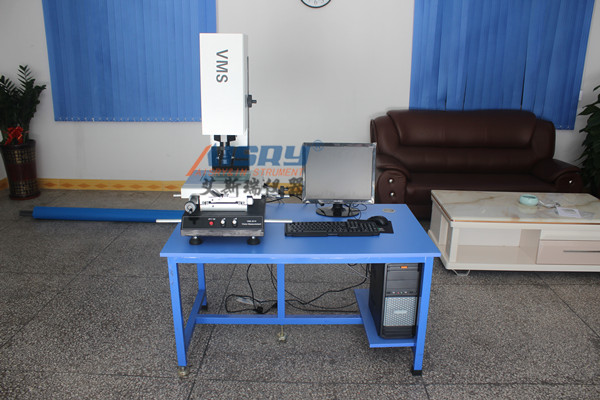

自動影像測量儀的功能是多少

自動影像測量儀是一種結合光學成像、圖像處理算法和自動化控制技術的效率精密測量設備，其核心功能是通過非接觸式快速檢測完成二維平面內的尺寸、形狀和位置公差分析。以下是其核心功能及技術特點：

一、核心功能
1. 自動化特征識別
目標定位：
通過AI算法（如YOLO、OpenCV）自動識別孔、邊緣、焊點、文字等特征。
支持多目標并行檢測（如一次性識別上百個SMT焊盤）。
智能對焦：
自動調節鏡頭焦距，適應不同高度或反光程度的工件（如玻璃、金屬表面）。
2. 高精度尺寸測量
基礎幾何參數：
直線長度、角度、圓弧半徑、圓心坐標、孔間距等（精度可達±0.005mm）。
復雜輪廓分析：
測量曲線、曲面邊緣的曲率或漸近線參數（適用于齒輪、軸承等精密部件）。
3. 形位公差檢測
幾何公差：
直線度、平行度、垂直度、對稱度、同軸度（如檢測活塞桿直線度≤0.01mm/m）。
位置公差：
特征點相對于基準線的偏移量（如焊點偏離設計位置≤0.1mm）。
4. 自動化批量處理
連續檢測：
通過傳送帶或機械手聯動，實現工件流水線式自動測量（效率提5~10倍）。
批量報告生成：
自動保存測量數據并生成PDF/Excel報告，標注超差項及統計分析（CPK、SPC）。
5. 實時監控與反饋
在線檢測：
搭配PLC或MES系統，實時將測量結果反饋至生產線，觸發不良品剔除機制。
動態調整：
根據檢測結果自動調整加工參數（如CNC機床補償）。

二、關鍵技術優勢
技術 說明
亞像素插值將像素坐標細化至0.1~0.5μm級精度（如邊緣定位誤差≤0.01mm）。
多視角拼接通過圖像融合技術測量超長工件（如汽車車身總長拼接精度±0.05mm）。
機器學習算法 - 使用深度學習模型提復雜特征的識別魯棒性（如模糊焊點）。
防抖與溫控氣浮平臺+恒溫箱設計（溫度波動≤±0.5℃，重復定位精度≤±0.002mm）。

三、典型應用場景
行業 案例技術難點
電子制造 SMT貼片偏移量檢測、BGA焊球間距測量細小焊點（0.3mm以下）識別
汽車零部件發動機缸蓋平面度檢測、內飾件裝配偏差分析大尺寸工件（長寬達2m）拼接
航空航天航空鋁材鉚釘孔位公差檢測、復合材料層壓板裂紋識別高反光表面（如鈦合金）
醫療器械注射器針頭彎曲度測量、導管內壁直徑檢測異形截面（非圓形）分析

四、與手動影像測量儀的區別
對比項自動影像測量儀手動影像測量儀
操作方式全自動運行（需編程或少量人工干預）全依賴人工操作（效率低）
檢測速度單件檢測時間≤1秒（批量可達數千件/小時）單件耗時≥30秒
適用場景大批量生產、高一致性要求小批量試制或特殊定制檢測
成本較高（需集成機械手、軟件系統）低廉（基礎款設備即可）

五、選型關鍵參數
硬件性能：
相機分辨率：≥500萬像素（工業級）
重復定位精度：≤±0.005mm
測量范圍：根據工件大小選擇（微米級至數米級）
軟件功能：
是否支持AI模型訓練（如自定義缺陷識別）
數據接口：兼容OPC UA、MQTT等工業協議
可視化界面：3D模型與二維圖紙實時對比
擴展性：
是否支持與機器人、AGV聯動
搭配激光傳感器實現三維輪廓補測

六、未來趨勢
智能化：通過深度學習實現自適應測量（如未知形狀工件的自動建模）。
云端協同：測量數據實時上傳至云端，支持全球分布式質檢。
微型化：毫米波/光學復合傳感，實現微米級縫隙檢測（如半導體封裝）。

如果需要具體型號的技術參數或某行業的定制方案，建議提供工件尺寸、檢測精度要求和生產節拍，可進一步針對性分析。
